Quando um edifício ultrapassa certas marcas de altura, a engenharia elétrica deixa de resolver um problema de instalação e passa a resolver um problema de distância. Levar energia do ponto de entrada até o último pavimento de um arranha-céu, mantendo a mesma qualidade e segurança em todos os andares, é uma das decisões mais determinantes de todo o projeto.
Esse desafio não aparece para o morador. Ele percebe apenas que o elevador responde, que a iluminação não oscila e que os sistemas funcionam. Mas sustentar essa estabilidade em dezenas de pavimentos exige planejamento que começa muito antes da obra.
O Villa Serena Home Club, em Balneário Camboriú, é um caso que torna essa engenharia visível. Entregue como o edifício residencial mais alto do Brasil em sua época, com duas torres de 46 andares, ele exigiu soluções compatíveis com a escala e a criticidade de um grande arranha-céu.
O desafio da altura
Verticalizar não é apenas repetir pavimentos. Cada andar adicionado afasta o ponto de consumo da fonte de energia — e essa distância tem consequências elétricas concretas.
A principal delas é a queda de tensão. Quanto mais longo o percurso que a energia precisa percorrer na vertical, maior a atenção necessária para que o último pavimento receba energia com a mesma qualidade do primeiro. Em um edifício de 46 andares, controlar essa variação é condição para o funcionamento confiável de toda a edificação.
Em um arranha-céu, a energia precisa chegar com a mesma confiabilidade no térreo e no topo. A distância não pode virar perda de desempenho.
A isso somam-se o grande número de apartamentos e a demanda das áreas comuns. Mais de 10.000 m² de lazer de padrão clube significam cargas elevadas que precisam ser distribuídas sem comprometer a operação das unidades nem a continuidade dos sistemas prediais.
O que precisa ser definido antes da execução
Em um edifício dessa escala, algumas decisões não podem ser adiadas para o canteiro. Elas estruturam todo o restante da instalação.
A subestação precisa ser dimensionada para a demanda real do conjunto, com a entrada em média tensão corretamente configurada. A estratégia de distribuição vertical define como a energia sobe pelas torres. A coordenação entre subestação, quadros gerais, prumadas e centros de carga determina a seletividade — a capacidade de isolar uma falha sem desligar o edifício inteiro.
Essas definições precedem a obra porque envolvem espaço técnico, rotas e equipamentos de grande porte. Uma decisão mal resolvida nessa fase não se corrige no acabamento: vira uma limitação permanente da operação.
Decisão elétrica em arranha-céu ou é bem resolvida antes, ou se torna um problema que o edifício carrega por toda a vida útil.
Integração com os demais sistemas
A infraestrutura elétrica de uma torre alta não opera isolada. Ela é a base sobre a qual todos os outros sistemas funcionam.
Elevadores de alta capacidade, sistemas de bombeamento, iluminação de grandes áreas de lazer e sistemas especiais dependem de alimentação confiável e bem coordenada. Quando a distribuição é planejada de forma integrada, cada um desses sistemas opera sem conflito. Quando é fragmentada, surgem interferências que comprometem desempenho e manutenção.
Essa coordenação é o que permite que um programa de lazer extenso e sistemas prediais complexos convivam no mesmo edifício sem disputa de recursos elétricos.
Aplicação no Villa Serena Home Club

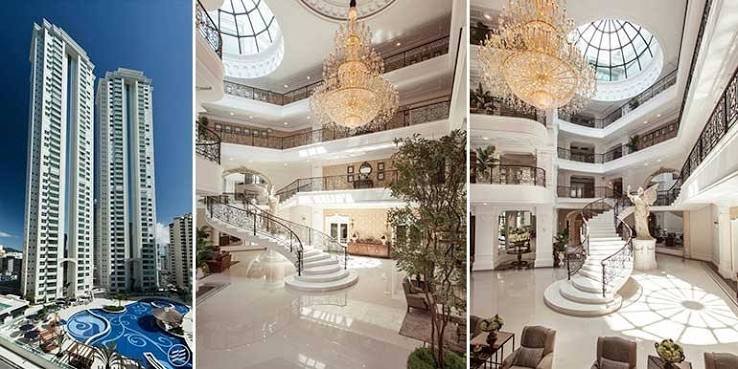

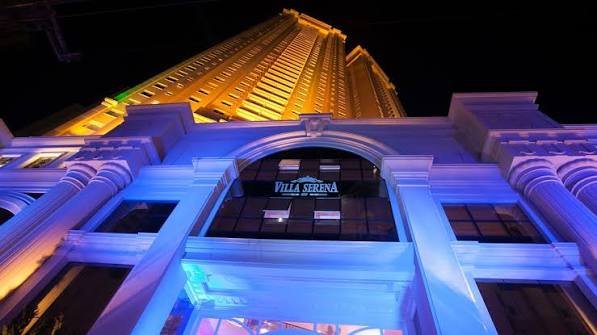

O Villa Serena Home Club, localizado no Centro de Balneário Camboriú, reúne duas torres de 46 andares e mais de 10.000 m² de áreas comuns de padrão clube. Projetado e construído pela Embraed, foi, em sua entrega, o edifício residencial mais alto do Brasil.
No empreendimento, a Vieira Santos Instalações Elétricas assumiu o escopo completo da subestação de energia e de todas as instalações elétricas da edificação — desde a entrada em média tensão até a distribuição em baixa tensão nas unidades privativas e áreas comuns.
O escopo incluiu a infraestrutura para elevadores de alta capacidade, sistemas de bombeamento, áreas de lazer, iluminação interna e externa, e a alimentação para os sistemas especiais do condomínio.
A altura das torres e o grande número de apartamentos exigiram um projeto de distribuição otimizado, com queda de tensão rigorosamente controlada e seletividade de proteção cuidadosamente estudada. A coordenação entre subestação, quadros gerais, prumadas e centros de carga foi o que garantiu segurança, continuidade de serviço e facilidade de manutenção ao longo da vida útil do edifício.
Para cargas críticas, a alimentação setorizada assegura que elevadores, bombas, iluminação de emergência e áreas comuns essenciais continuem operando mesmo diante de eventos pontuais.
Essa estrutura, integrada aos demais sistemas prediais, permitiu que o condomínio operasse com confiabilidade compatível com a escala do empreendimento.
Impactos para operação e manutenção
As decisões de engenharia elétrica tomadas em um edifício dessa altura afetam diretamente quem o opera pelas décadas seguintes.
Uma subestação bem dimensionada e uma seletividade bem estudada reduzem o risco de interrupções que afetem o edifício inteiro. Prumadas e centros de carga organizados facilitam a inspeção e a manutenção ao longo da vida útil. A alimentação setorizada de cargas essenciais mantém sistemas críticos funcionando mesmo durante uma intervenção.
Em um arranha-céu residencial, essa qualidade de execução é o que sustenta a operação do condomínio sem interrupções recorrentes — um fator que pesa na rotina de centenas de moradores.
Lições para incorporadoras e construtoras
Trate a altura como variável de projeto. Quanto mais alto o edifício, maior a atenção à queda de tensão e à estratégia de distribuição vertical. O que funciona em um prédio médio não se transfere direto para um arranha-céu.
Dimensione a subestação para a demanda real. Entrada em média tensão, transformadores e proteções precisam corresponder ao porte do conjunto, incluindo as áreas comuns de grande consumo.
Estude a seletividade com rigor. A capacidade de isolar uma falha sem desligar o edifício inteiro é essencial em uma torre com centenas de unidades.
Setorize as cargas essenciais. Elevadores, bombas e iluminação de emergência precisam de alimentação que garanta continuidade mesmo durante manutenção ou evento pontual.
Coordene a elétrica com os demais sistemas. A alimentação de bombeamento, lazer e sistemas especiais precisa ser integrada desde o projeto para evitar disputa de recursos.
Planeje pensando na vida útil. Prumadas, centros de carga e quadros acessíveis definem a facilidade de manutenção por décadas de operação.
Pontos de atenção para projetos semelhantes
- Controlar a queda de tensão ao longo da distribuição vertical em edifícios altos.
- Dimensionar a subestação e a entrada em média tensão conforme a demanda real do conjunto.
- Estudar a seletividade de proteção para isolar falhas sem desligar toda a edificação.
- Coordenar subestação, quadros gerais, prumadas e centros de carga de forma integrada.
- Setorizar a alimentação de cargas essenciais para garantir continuidade de serviço.
- Dimensionar a infraestrutura para elevadores de alta capacidade e sistemas de bombeamento.
- Prever acesso para inspeção e manutenção dos sistemas ao longo da vida útil.
- Integrar a infraestrutura elétrica aos demais sistemas prediais desde o projeto.
Por que a altura de um edifício afeta o projeto elétrico?
Porque a distância entre a fonte de energia e os pavimentos superiores aumenta a queda de tensão ao longo do percurso. Em um edifício muito alto, é preciso dimensionar a distribuição para que o último andar receba energia com a mesma qualidade do primeiro. Isso exige atenção a condutores, prumadas e à estratégia de distribuição vertical, fatores que têm peso muito maior em um arranha-céu do que em uma edificação de porte médio.
O que é seletividade de proteção e por que ela importa?
Seletividade é a capacidade de o sistema isolar apenas o trecho onde ocorre uma falha, sem desligar o edifício inteiro. Em uma torre com centenas de apartamentos, essa característica é essencial: uma falha pontual em uma unidade ou área não pode comprometer a operação de todo o condomínio. Um estudo de seletividade bem feito garante segurança, continuidade de serviço e facilidade para localizar e resolver problemas.
Qual a função da subestação em um edifício residencial alto?
A subestação recebe a energia em média tensão e a transforma para distribuição em baixa tensão dentro do edifício. Em um arranha-céu, precisa ser dimensionada para a demanda do grande número de unidades e das áreas comuns, com proteções compatíveis com o porte da edificação. É um elemento estrutural da instalação: sua capacidade e configuração determinam a confiabilidade de todo o fornecimento de energia.
O que significa alimentação setorizada de cargas essenciais?
É a organização da distribuição de forma que sistemas críticos — como elevadores, bombas e iluminação de emergência — tenham alimentação que garanta seu funcionamento mesmo diante de eventos pontuais ou durante manutenção. Em um edifício alto, essa setorização é decisiva: alguns sistemas não podem parar sem comprometer a segurança e a rotina dos moradores, o que torna a continuidade de serviço uma exigência de projeto.
Como a infraestrutura elétrica influencia a manutenção de um condomínio alto?
A forma como a instalação é projetada e executada define a rotina de manutenção por décadas. Prumadas organizadas, centros de carga acessíveis e quadros bem distribuídos facilitam a inspeção e reduzem o tempo de diagnóstico em uma ocorrência. Em um edifício de grande altura, onde o acesso aos sistemas é mais complexo, essa organização é o que mantém a operação previsível e evita interrupções recorrentes ao longo da vida útil.
A confiabilidade elétrica de um edifício alto depende de decisões tomadas com rigor desde o projeto da subestação até a execução da distribuição vertical. Se você é incorporador, construtor ou gestor predial e quer discutir infraestrutura elétrica, seletividade ou continuidade de serviço em edificações de grande altura, o Grupo Vieira Santos está à disposição para conversar sobre soluções aplicadas ao seu empreendimento.
